根據電磁學基本理論，帶電粒子周圍會有相應的電場分布，隨時間變化的帶電粒子會產生變化的電場;由于帶電粒子周圍電位不同的兩點之間存在電位差，因此在兩點間形成了電壓;當大量的帶電粒子定向移動時便形成了電流，電流周圍產生磁場，隨時間變化的電流則會產生變化的磁場。同樣，隨時間變化的磁場也能產生電場，這樣變化的電場和磁場交替的產生，互相垂直并不斷向空間傳播，就產生了電磁輻射。電磁輻射所攜帶的能量大小取決于其頻率的高低，頻率越高，能量就越大。
光伏系統的電磁輻射有多大?

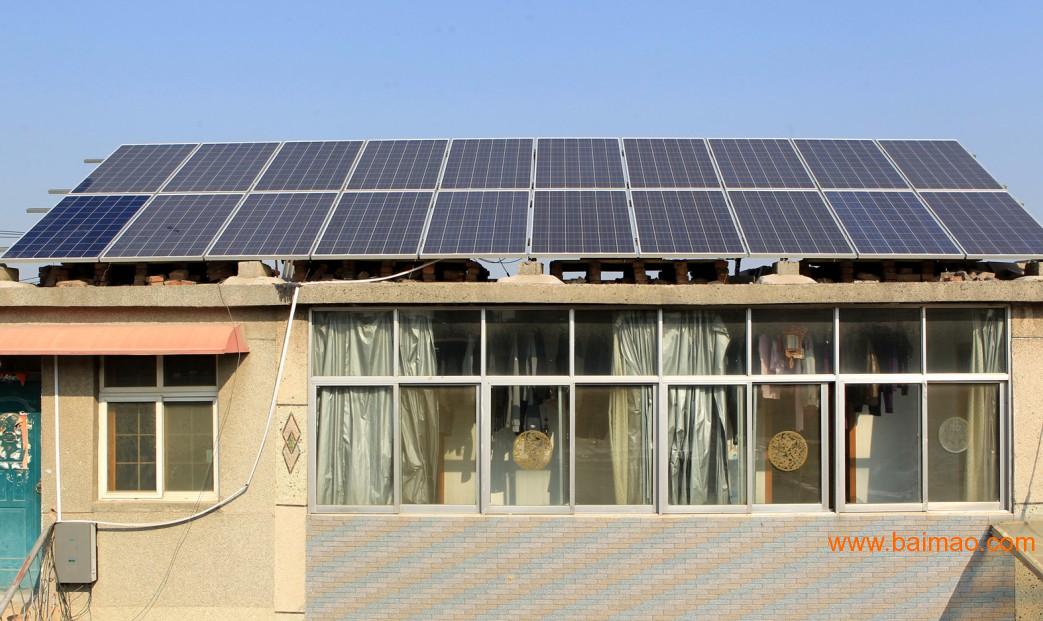

光伏系統是由光伏組件，支架，直流電纜，逆變器，交流電纜，配電柜，變壓器等組成，其中支架不帶電，自然不會產生電磁干擾。光伏組件和直流電纜，里面是直流電流，方向沒有變化，只能產生電場，不能產生磁場。輸出變壓器雖然是交流電，但頻率很低，只有50Hz，產生的磁場很低。逆變器是把直流電轉為交流電的設備，里面有電力電子變換，頻率一般為5-20KHz，因此會產生交變電場，所以也會產生電磁輻射。國家對光伏逆變器電磁兼容性有嚴格的標準。
光伏逆變器EMC電磁干擾解決方法
光伏逆變器的電磁輻射，同家用電器相比，大約和筆記本電腦差不多，低于電磁爐，電吹風，冰箱。因此不用擔擾。
光伏逆變器作為一個電力電子設備，開關頻率較高，組串式逆變器通常達20K左右，電流也比較大，如果不采取措施，就會有很大的電磁干擾。通常的方法有屏蔽，濾波和接地3種方法。屏蔽能夠有效的抑制通過空間傳播的電磁干擾。采用屏蔽的目的有兩個，一個是限制內部的輻射電磁能量外泄出控制區域，另一個就是防止外來的輻射電磁能量入內部控制區，逆變器采用鋁或者鐵等導體全金屬封裝。濾波是控制EMI傳導干擾，通常采用三種器件來實現：去耦電容、EMI濾波器和磁性元件。逆變器輸入端和輸出端有X電容和Y電容，共模電感，和磁珠，磁環等磁性元件。不論采用何種方法抑制EMI干擾，最終都要通過接地把靜電泄放，因此逆變器的接地非常重要。除了抑制EMI干擾，接地還有提供零電位參考點和安全保護等作用。
